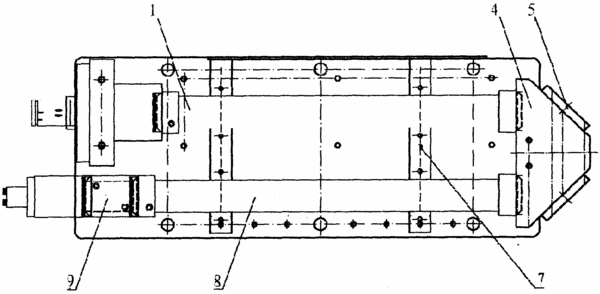

摘要：低濃度多量程紅外氣體分析儀，包括多量程折疊機芯結構，所述多量程折疊機芯結構包括兩節相互平行的樣氣管道及連接其中一條樣氣管道的高量程氣室，樣氣管道與高量程氣室之間安裝透光片，兩節樣氣管道與高量程氣室共同構成了低量程氣室，兩個樣氣管道均連接到一個機芯接頭上，并在機芯接頭上分別對應兩個樣氣管道接口，設置有兩個相對并且具有一夾角的平面反射鏡片，夾角呈90度。所述機芯接頭通過機芯立柱支撐在儀器底部支架上，所述樣氣管道分別架設在機芯安裝板上，在機芯安裝板上還加設有機芯支架，機芯支架支撐所述樣氣管道。本專利在原單量程氣體分析儀的基礎上進行了重大結構改進，通過折疊式機芯設計在有限空間內最大化氣體吸收光路，量程能夠達到20ppm，分辨率0.1ppm，量程范圍可以在20ppm-2000ppm范圍內任意選擇，并實現了高量程與低量程的自動切換。
- 專利類型實用新型
- 申請人北京凱爾科技發展有限公司;
- 發明人張振華;李峰厚;張錦華;
- 地址100089 北京市海淀區上地信息路10號南天大廈二層東201
- 申請號CN201020678510.1
- 申請時間2010年12月24日
- 申請公布號CN201935866U
- 申請公布時間2011年08月17日
- 分類號G01N21/35(2006.01)I;G01N21/17(2006.01)I;
