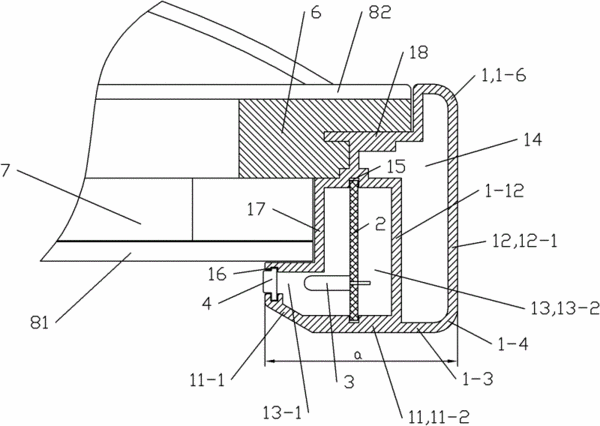

摘要:本實用新型公開了一種紅外觸控顯示裝置的邊框結構件,包括邊框、印刷線路板、紅外線發射/接收管組、透光防塵條和自攻螺絲。印刷線路板、透光防塵條和自攻螺絲均固定在邊框上,且均位于邊框內,紅外線發射/接收管組垂直焊接固定在相應的印刷線路板上,其中邊框設有用于發射、接收紅外線的開口通道,印刷線路板與邊框的開口通道的開口方向相垂直,且紅外線發射/接收管組的各發射/接收管的管端頭正對邊框的開口通道,透光防塵條固定在邊框的開口通道處,自攻螺絲固定在邊框與印刷線路板的連接處用于固定印刷線路板。該邊框結構件的尺寸較小、強度較高,且制造工藝較簡單、制造成本較低。
- 專利類型實用新型
- 申請人浙江潤智電子科技有限公司;
- 發明人卞扣如;
- 地址313100 浙江省湖州市長興縣經濟開發區縣前街508號
- 申請號CN201020679896.8
- 申請時間2010年12月26日
- 申請公布號CN201917889U
- 申請公布時間2011年08月03日
- 分類號G06F3/042(2006.01)I;
