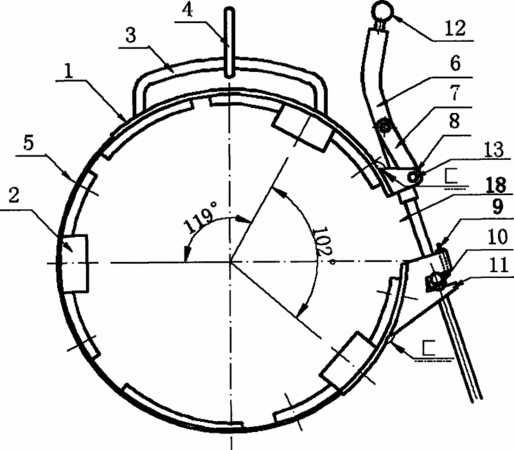

摘要：本實用新型提供了一種圓形工件裝夾吊具，包括鉸接手柄、鉸接桿、第一鉸接座、第二鉸接座、吊桿、吊體、防碰傷墊塊、調節螺母。吊體內圓周上安裝有防碰傷墊塊，吊體外圓設計有吊桿、吊環、第一鉸接座和第二鉸接座。所述的防碰傷墊塊設有沉孔，所述的吊體圓周設螺孔，所述的防碰傷墊塊與所述的吊體通過所述的螺孔、沉孔連接固定，所述的第一鉸接座、第二鉸接座與吊體固定連接，所述的鉸接手柄前端與所述的鉸接桿連接，所述的鉸接桿與第一鉸接座連接，所述的鉸接手柄后端與調節螺母連接，所述的調節螺母與第二鉸接座連接。本實用新型具有夾緊牢固，操作簡單、成本低、防碰傷零件的優點。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人譚偉權;康玉霞;梁業;
- 地址537005 廣西壯族自治區玉州區天橋西路88號
- 申請號CN201120012716.5
- 申請時間2011年01月10日
- 申請公布號CN201914840U
- 申請公布時間2011年08月03日
- 分類號B66C1/44(2006.01)I;
