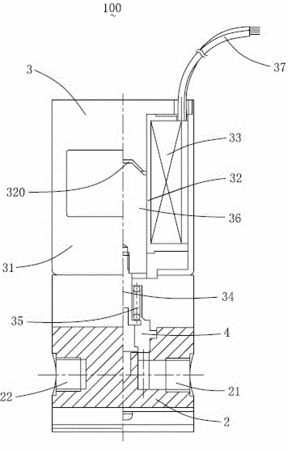

摘要：本實用新型關于一種比例調節電磁閥，其包括具有流體入口及流體出口的閥體及電磁驅動部。電磁驅動部具有開設有貫穿通道的線圈骨架、纏繞于線圈骨架外的線圈、位于電磁驅動部頂部的固定鐵芯及可相對于固定鐵芯移動的活動鐵芯、位于活動鐵芯下方并與其相連的中間連接件、及位于活動鐵芯與中間連接件之間的彈簧。閥體及電磁驅動部之間具有隔離膜片，其位于電磁驅動部與閥體之間并與上述流體入口及流體出口相對應。對線圈加載不同工作電壓時，活動鐵芯向固定鐵芯方向產生不同的行程位移并帶動隔離膜片產生不同程度的變形以開啟不同程度的流體入口和出口進而產生不同的流體流量。本實用新型通過設置在電磁驅動部及閥體之間的隔離膜片，有效阻隔流體進入電磁驅動部，從而提高比例調節電磁閥的耐腐蝕性。
- 專利類型實用新型
- 申請人高砂電氣（蘇州）有限公司;
- 發明人淺井直也;杉浦博之;林豊;
- 地址215000 江蘇省蘇州市蘇州工業園區星漢街5號新蘇工業坊B幢6樓01-02
- 申請號CN201020684753.6
- 申請時間2010年12月28日
- 申請公布號CN201902599U
- 申請公布時間2011年07月20日
- 分類號F16K7/12(2006.01)I;F16K31/06(2006.01)I;
