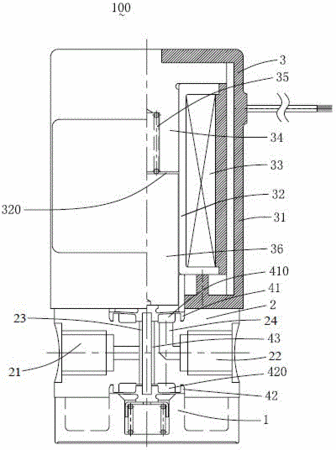

摘要：本發明公開了一種回吸結構電磁閥，其包括依次連接的固定件、閥體及電磁驅動部。閥體具有流體入口及流體出口。電磁驅動部具有開設有貫穿通道的線圈骨架、纏繞于線圈骨架外的線圈、部分收容于線圈骨架的貫穿通道內的固定鐵芯及可相對于固定鐵芯移動的活動鐵芯及位于固定鐵芯及活動鐵芯之間的彈簧及隔離膜片系統。所述隔離膜片系統包括位于電磁驅動部與閥體之間的與上述流體入口及流體出口對應的第一隔離膜片及位于閥體與固定件之間的第二隔離膜片。第一隔離膜片形成有第一空腔，第二隔離膜片形成有與第一空腔連通的第二空腔。本發明通過雙隔離膜片的設置，有效克服泵作用容積，提高電磁閥的精度。
- 專利類型發明專利
- 申請人高砂電氣（蘇州）有限公司;
- 發明人河村敦;
- 地址215000 江蘇省蘇州市蘇州工業園區星漢街5號新蘇工業坊B幢6樓01-02
- 申請號CN201010609649.5
- 申請時間2010年12月28日
- 申請公布號CN102563173A
- 申請公布時間2012年07月11日
- 分類號F16K31/06(2006.01)I;
