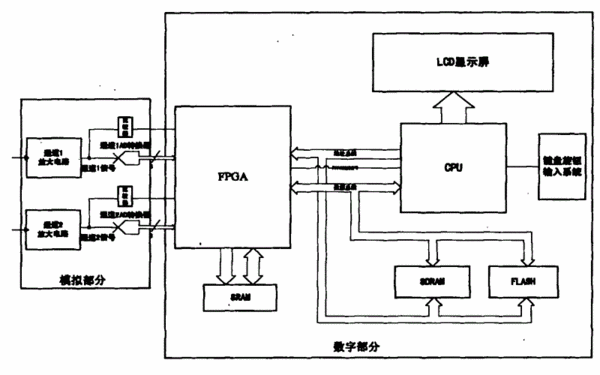

摘要：本實用新型涉及一種示波器，尤其涉及一種多通道復合觸發數字示波器，它包括：模數轉換器和比較器連接FPGA處理模塊，FPGA處理模塊連接CPU，CPU連接Flash程序存儲器和內存儲器，FPGA處理模塊連接外存儲器，CPU連接顯示器，通道模擬放大電路、通道模數轉換器和并聯比較器為2個或2個以上。其復合各通道的觸發條件，便于檢測沒有固定關系時刻的波形或其他檢測點的波形狀態。
- 專利類型實用新型
- 申請人河南友利華系統工程有限公司;
- 發明人吳曉北;徐凱;
- 地址450001 河南省鄭州市高新技術開發區翠竹街1號10號樓
- 申請號CN201020517959.X
- 申請時間2010年09月06日
- 申請公布號CN201886054U
- 申請公布時間2011年06月29日
- 分類號G01R13/02(2006.01)I;
