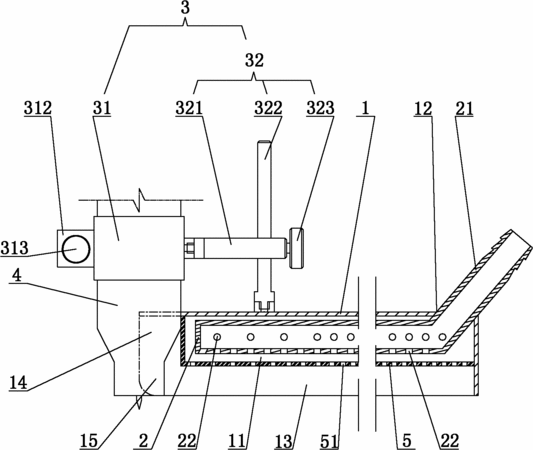

摘要：本實用新型公開了一種保護拖罩，所述保護拖罩包括：殼體，其位于焊槍噴嘴的后部，所述殼體內設有容置空間，殼體上遠離焊槍噴嘴的一端設有連接口，殼體的底部設有開口；氬氣管，設置在所述容置空間內，所述氬氣管的進氣口從所述連接口處伸出，氬氣管上還設有多個氬氣出氣孔；夾持調節件，其夾持在所述焊槍噴嘴上，并與所述殼體相連，所述殼體通過夾持調節件能水平和豎直運動。本實用新型的保護拖罩位于焊槍噴嘴的后部，設置在保護拖罩內的氬氣管不斷向焊縫提供充足的氬氣，防止焊接后還處于高溫下的焊縫接觸空氣而被氧化，保證焊接質量。另外，夾持調節件可調整保護拖罩相對焊槍噴嘴的豎直和水平位置，根據不同工件的表面情況進行調整，實用性強。
- 專利類型實用新型
- 申請人北京時代科技股份有限公司;
- 發明人張自祥;任成軍;萬東軍;陳振江;
- 地址100085 北京市海淀區上地信息產業基地開拓路17號
- 申請號CN201020630407.X
- 申請時間2010年11月29日
- 申請公布號CN201871857U
- 申請公布時間2011年06月22日
- 分類號B23K9/16(2006.01)I;B23K9/32(2006.01)I;
