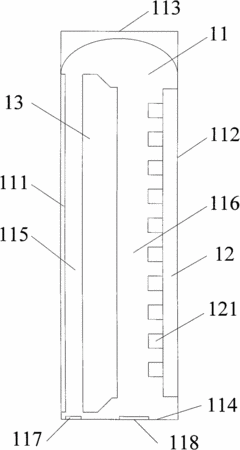

摘要:本實用新型提供了一種室外顯示器的散熱設備和室外顯示機柜,散熱設備包括熱交換機柜和交叉散熱片;熱交換機柜包括前端面板、側面機殼、背面機殼、頂蓋和底蓋,內置顯示器和交叉散熱片;顯示器與前端面板、側面機殼圍成上升風道,顯示器與背面機殼、側面機殼圍成下降風道,上升風道和下降風道的頂部連通,底蓋上設有進風口和出風口,進風口與上升風道連通,出風口與下降風道連通;所述交叉散熱片置于熱交換機柜的背面機殼上,包括至少兩層散熱層,每一散熱層由沿水平或者豎直方向并排連接的多個金屬條構成;其中,相鄰的散熱層,金屬條的排列方向互相垂直。通過本實用新型可以及時的將顯示器周圍的熱量散發出去,合理保證顯示器的環境溫度正常。
- 專利類型實用新型
- 申請人同輝佳視(北京)信息技術有限公司;
- 發明人崔振英;麻燕立;衛城偉;常胤良;
- 地址100094 北京市海淀區永豐北清路103號
- 申請號CN201020545566.X
- 申請時間2010年09月27日
- 申請公布號CN201846555U
- 申請公布時間2011年05月25日
- 分類號H05K7/20(2006.01)I;H05K5/00(2006.01)I;
