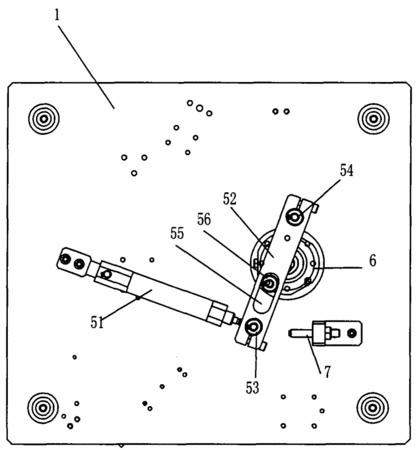

摘要:一種通用小型化自動轉分度工作臺,包括一工作臺底板以及活動轉盤,轉盤通過驅動機構實現轉動,通過分度彈性頂壓組件控制其轉動精度,在轉盤圓周上均布有與分度彈性頂壓組件對應的分度凹槽,其中,所述的軸承為單向軸承,所述的驅動機構包括一氣缸以及與氣缸活塞桿活動連接的擺桿,氣缸一端與底板固定,氣缸的活塞桿端部通過活動關節與擺桿端部活動連接,擺桿的另一端通過轉軸定位于底板上,在擺桿中部開有沿擺桿長度方向設置的活動槽,在活動槽中套有一滾動軸承,滾動軸承通過固定軸固定于單向軸承內圈邊沿上。本實用新型采用價格低廉的氣缸即可實現高精度的轉盤轉動動作,成本低,結構簡潔,轉盤的定位控制精度高,也易于調整控制,通用性強。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人胡劍華;孫華;容志征;
- 地址516005 廣東省惠州市東江高新科技產業園上霞北路1號
- 申請號CN201020581736.X
- 申請時間2010年10月25日
- 申請公布號CN201841538U
- 申請公布時間2011年05月25日
- 分類號B25H1/14(2006.01)I;
