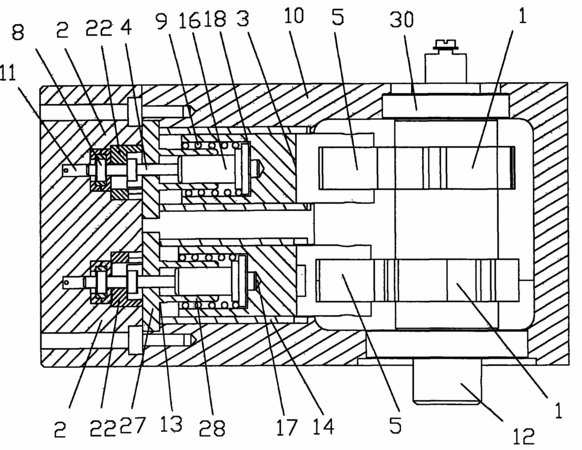

摘要：本實用新型公開了一種液相色譜高壓并聯凸輪泵，包括：電機、泵主體、清洗塊、凸輪軸、兩個圓柱凸輪、兩個泵頭和兩套往復送液機構；每套往復送液機構包括柱塞推桿、柱塞后座、柱塞和滾輪；泵頭具有泵室及進液孔和排液孔；柱塞的一端伸入泵頭的泵室內，泵頭與柱塞之間設有密封圈，柱塞外套設有壓縮彈簧，壓縮彈簧的后端頂著柱塞后座的軸肩；圓柱凸輪的外圓周上均勻設有N組凸輪曲線，N為大于或等于2的整數，每組凸輪曲線包括上升曲線和下降曲線，兩圓柱凸輪相位差的度數為180/N。與現有技術相比，本實用新型在電機轉速、泵每轉排量、柱塞直徑相同的情況下，柱塞的往返運動頻率提高了N倍，減小了液相色譜高壓并聯凸輪泵工作時的壓力脈動。
- 專利類型實用新型
- 申請人江蘇同濟分析儀器有限公司;
- 發明人汪仁路;
- 地址224001 江蘇省鹽城市鹽都區龍岡鳳凰工業園龍岡鳳凰居委會五組
- 申請號CN201020574473.X
- 申請時間2010年10月25日
- 申請公布號CN201836010U
- 申請公布時間2011年05月18日
- 分類號F04B23/06(2006.01)I;F04B53/00(2006.01)I;
