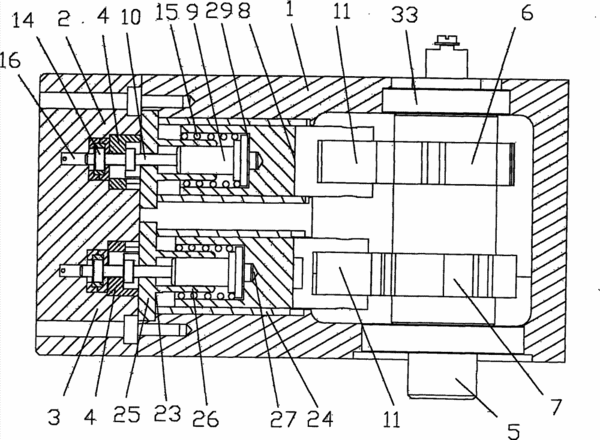

摘要:本發明公開了一種液相色譜高壓串聯凸輪泵,包括:電機、泵主體、主泵頭和副泵頭、清洗塊、凸輪軸、主圓柱凸輪和副圓柱凸輪、往復送液機構;主泵頭和副泵頭與柱塞之間設有密封圈,柱塞后座外套設有壓縮彈簧,主圓柱凸輪和副圓柱凸輪均為N相位圓柱凸輪,即主圓柱凸輪和副圓柱凸輪的外圓周上分別均勻設有N組凸輪曲線,N為大于或等于2的整數,每組凸輪曲線包括上升曲線和下降曲線,主圓柱凸輪的一條上升曲線對應的角度大小和副圓柱凸輪的一條上升曲線對應的角度大小之和為360/N度。使用中在保持供液量、電機轉速以及柱塞運動速度不變的情況下,增加了柱塞的往返運動頻率,具有減小液相色譜高壓串聯凸輪泵工作時的壓力脈動的功能。
- 專利類型發明專利
- 申請人江蘇同濟分析儀器有限公司;
- 發明人汪仁路;
- 地址224001 江蘇省鹽城市鹽都區龍岡鳳凰工業園(龍岡鳳凰居委會五組)
- 申請號CN201010517675.5
- 申請時間2010年10月25日
- 申請公布號CN102062071B
- 申請公布時間2013年08月28日
- 分類號F04B23/06(2006.01)I;F04B53/00(2006.01)I;
