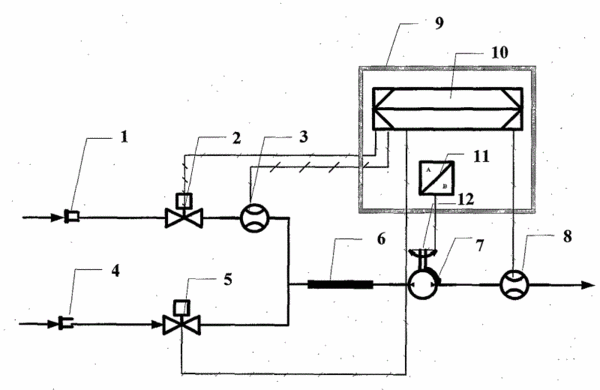

摘要：本實用新型公開一種新型工業制備液相色譜流量控制系統，該系統包括隔膜輸液泵7、電動機12、變頻器11、PLC控制器10、一號流量調節器2、二號流量調節器5、一號質量流量計3、二號質量流量計8、防爆電氣控制柜9、靜態混合器6、一號流動相入口接頭1以及二號流動性入口接頭4，其中變頻器11和PLC控制器10安裝在防爆電氣控制柜9內；其中隔膜輸液泵7有兩條輸液管路，第一輸液管路上安裝一號流動相入口接頭1、一號流量調節器2和一號質量流量計3，第二條輸液管路上安裝二號流動相入口接頭4和二號流量調節器5，兩條輸液管經由靜態混合器6連接到隔膜輸液泵7，隔膜輸液泵7的輸出管路上安裝二號質量流量計8,等等，本實用新型根據設定流量與實際流量自動在線實時調節電機轉速和流量控制，提高系統流量和梯度流量的準確性，保證整個工業色譜制備系統的實驗效果。
- 專利類型實用新型
- 申請人江蘇漢邦科技有限公司;
- 發明人張大兵;
- 地址223001 江蘇省淮安市清河區健康東路116號江蘇淮安市經濟開發區集賢路1-9號
- 申請號CN201020197088.8
- 申請時間2010年05月20日
- 申請公布號CN201811950U
- 申請公布時間2011年04月27日
- 分類號G01N30/28(2006.01)I;
