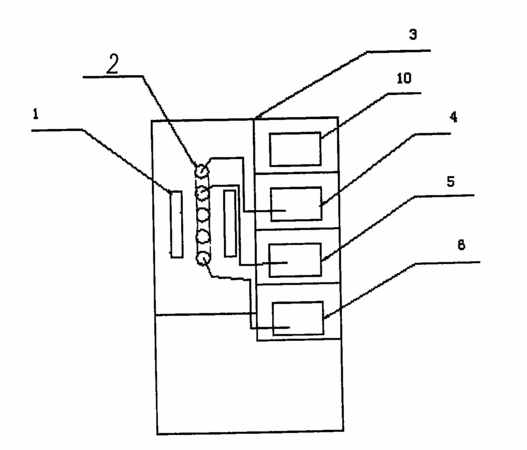

摘要:本實用新型公布了一種小型模擬移動床色譜裝置,該色譜裝置包括色譜柱(1)、多通切換閥(2)和高壓輸液泵,其特征在于:多根色譜柱(1)分列式安裝在柱溫箱(3)內,前一根色譜柱的出口端與后一根色譜柱的進口端通過單向閥(9)依次連接,最后一根色譜柱的出口端連接第一根色譜柱的進口端,每一根色譜柱通過多通(8)和管道(7)連通多通切換閥(2),所述的高壓輸液泵分別是進樣泵(4)、洗脫液泵(5)和循環泵(6),進樣泵(4)、洗脫液泵(5)和循環泵(6)通過管道(7)連接多通切換閥(2)。本實用新型為模擬移動床色譜裝置提供了簡單、方便、快捷的連接方式,解決了球閥切換磨損和高壓輸液的問題。
- 專利類型實用新型
- 申請人江蘇漢邦科技有限公司;
- 發明人張大兵;戴士俊;蔡宇杰;丁彥蕊;王亞輝;孟強;王艷;趙金龍;金鑫;
- 地址223001江蘇省淮安市清河區健康東路116號
- 申請號CN200820040758.8
- 申請時間2008年07月07日
- 申請公布號CN201223741Y
- 申請公布時間2009年04月22日
- 分類號B01D15/22(2006.01)I;
