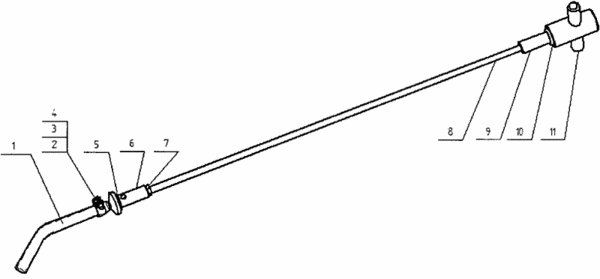

摘要:一種氣缸體主油道孔試漏裝置,在雙頭螺柱的一側端安裝堵頭1、連接氣管、并用夾緊卡箍夾緊;另一側端安裝堵頭2,堵頭2有擰緊把手;在堵頭1、堵頭2的臺階圓端面有凹槽安裝密封圈1、密封圈2,安裝使用時密封圈1、密封圈2貼緊工作密封面。使用時通過雙頭螺柱的擰緊使密封圈變形,從而達到密封的效果。使用時先將本裝置安裝到工件上,然后打開氣閥,通入0.5Mpa的壓縮空氣,然后將工件浸泡于試漏液中保持3分鐘,待液面平靜時通過觀察液面是否持續冒氣泡,來判斷工件是否滲漏。本試漏裝置具有使用簡便、直觀、易于實現等優點。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人潘韋周;顧漢芳;鄧賢森;馬慧斌;張宇;
- 地址537005 廣西壯族自治區玉州區天橋西路88號
- 申請號CN201020564926.0
- 申請時間2010年10月18日
- 申請公布號CN201811824U
- 申請公布時間2011年04月27日
- 分類號G01M3/06(2006.01)I;F16J15/10(2006.01)I;
