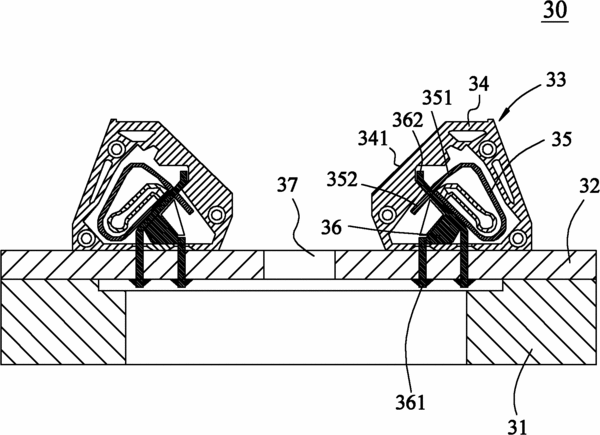

摘要：本實用新型涉及一種接線座，包括外殼、以及容置并扣裝在外殼內的金屬碟型彈簧和金屬接線柱，接線柱具有向下延伸出外殼的固定端和向上延伸抵住外殼內壁的接線端，碟型彈簧具有與接線柱的接線端相扣接的推壓部和從推壓部沿外殼內壁延伸的彈片部，外殼上形成有分別露出蝶形彈簧的彈片部和推壓部的第一開口和第二開口。本實用新型還涉及采用上述接線座的熱電阻，在接線盒內的接線板上設有至少一個接線座，測溫元件的引線和從外部引入的導線可從接線座的第一開口插入外殼并被夾持在彈片部和外殼內壁之間實現電連接。由于碟型彈簧彈片部的彈力可以緩沖外界震動，因而本實用新型的這種接線方式不會因震動而脫離，實現快速接線且連接穩定可靠。
- 專利類型實用新型
- 申請人深圳市泰士特科技有限公司;
- 發明人王波;
- 地址518052 廣東省深圳市南山區科技園馬家龍工業區78棟2樓
- 申請號CN201020516861.2
- 申請時間2010年09月03日
- 申請公布號CN201772945U
- 申請公布時間2011年03月23日
- 分類號G01K7/22(2006.01)I;G01K1/08(2006.01)I;H01R9/00(2006.01)I;H01R9/22(2006.01)I;
