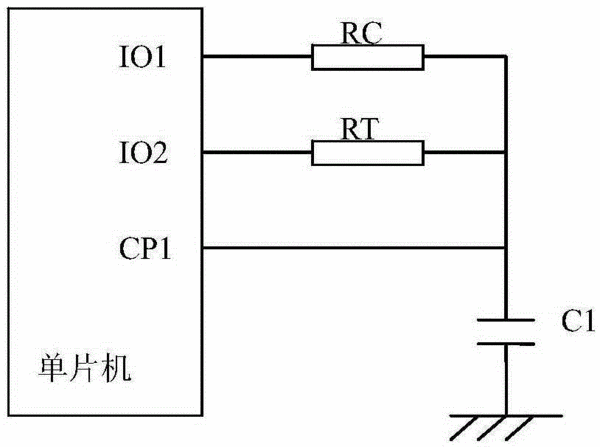

摘要：本發明涉及溫度測量。本發提供一種溫度測量電路，標準電阻的一端與單片機輸入輸出引腳IO1連接，標準電阻的另一端與單片機觸發輸入引腳CP1連接；所述熱敏電阻的一端與單片機輸入輸出引腳IO2連接，熱敏電阻的另一端與單片機觸發輸入引腳CP1連接；所述電容一端與單片機觸發引腳CP1連接，另一端接地；所述單片機，用于根據預設程序控制輸入輸出引腳IO1、輸入輸出引腳IO2及觸發輸入引腳CP1的控制狀態，通過標準電阻對電容進行充電，計算標準充電時間；通過熱敏電阻對電容進行充電，計算熱敏充電時間；根據標準電阻阻值、標準充電時間及熱敏充電時間計算出熱敏電阻當前阻值，并根據熱敏電阻當前阻值計算出當前溫度。適用于熱敏電阻測量溫度。
- 專利類型發明專利
- 申請人四川長虹電器股份有限公司;
- 發明人趙靜;張凱;王波;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201610048226.8
- 申請時間2016年01月25日
- 申請公布號CN105547514A
- 申請公布時間2016年05月04日
- 分類號G01K7/22(2006.01)I;
