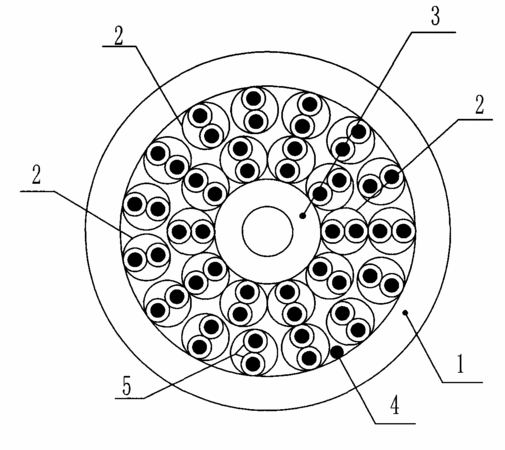

摘要：本實用新型公開了一種大對數電纜，它包括護套(1)以及位于護套(1)內的多對兩根導線(5)絞合而成的線對(2)，它還包括位于護套(1)內的中心填充管(3)，所述的多對線對(2)中的一部分線對(2)環形排列在中心填充管(3)外圓周表面上，所述的多對線對(2)中的另一部分線對(2)環形排列在護套(1)內圓周表面上；中心填充管(3)外圓周表面上的線對(2)之間相互貼近，護套(1)內圓周表面上的線對(2)之間相互貼近，護套(1)徑向方向上的線對(2)之間相互貼近。保證了電纜線對之間的排列緊湊，也保證了線對(2)之間的相對位置穩定性，從而達到了線對(2)之間抗干擾能力強。本實用新型屬于傳輸設備領域。
- 專利類型實用新型
- 申請人浙江一舟電子科技股份有限公司;
- 發明人張林;趙天明;
- 地址315191 浙江省寧波市鄞州區姜山科技園區環鎮北路31號
- 申請號CN201020293721.3
- 申請時間2010年08月12日
- 申請公布號CN201749727U
- 申請公布時間2011年02月16日
- 分類號H01B11/02(2006.01)I;H01B11/06(2006.01)I;
