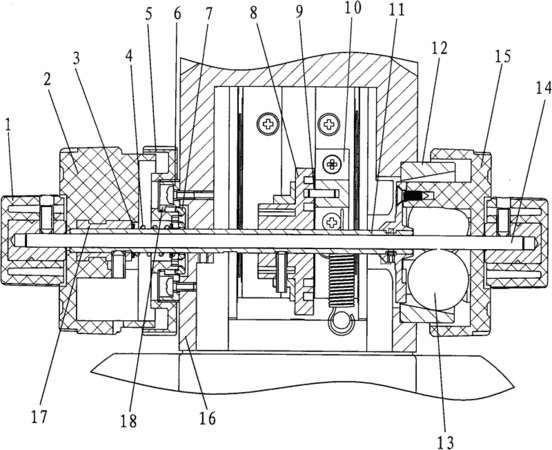

摘要：本實用新型公開一種帶松緊調節功能的行星鋼球式粗微同軸機構，由微調軸、粗調軸、粗調手輪、微調手輪、鋼球、圓錐環和升降器組成；在一側的粗調手輪和粗調軸之間增設由減磨墊片、壓簧、松緊調節輪、固定螺母和限位圈組成的松緊調節裝置，并依序套在粗調軸上；固定螺母安裝在顯微鏡主體上，固定螺母的內孔中形成凸臺；松緊調節輪通過螺紋配合套置在固定螺母上；限位圈固定在松緊調節輪的內側，限位圈的外徑大于凸臺的內徑；減磨墊片設在粗調手輪的內側；壓簧的兩端抵在減磨墊片和松緊調節輪之間。此結構在裝配和使用中可將左右手輪的手感調節一致。
- 專利類型實用新型
- 申請人麥克奧迪實業集團有限公司;
- 發明人謝瓊碧;
- 地址361000 福建省廈門市湖里火炬高技術產業開發區麥克奧迪大廈
- 申請號CN201020215559.3
- 申請時間2010年05月27日
- 申請公布號CN201749251U
- 申請公布時間2011年02月16日
- 分類號G02B21/26(2006.01)I;
