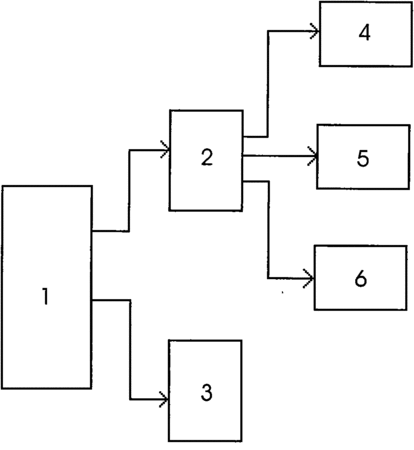

摘要：超聲波身高測量裝置，涉及有單片機、超聲波身高測量模塊、體重測量模塊、超聲波發射裝置、超聲波接收裝置和溫度補償裝置組成。單片機是中心處理機，是第一級電路。單片機的后面并列連接有作為第二級電路的超聲波身高測量模塊和體重測量模塊。超聲波身高測量模塊的后面又并列設置有作為第三級電路的超聲波發射裝置、超聲波接收裝置和溫度補償裝置。第一級電路先對信號的變化量進行一定范圍的選頻放大，以保證捕捉范圍；第二級電路再對40kHz信號進行窄帶選頻放大，以濾除40kHz以外的信號；第三級電路再進行一次選頻放大，送到后級門檻電平判斷電路進行門限判斷。本實用新型整體結構簡單，操作使用方便，穩定性好，可靠性高。
- 專利類型實用新型
- 申請人山東電訊七廠有限責任公司;
- 發明人白跟順;
- 地址272000 山東省濟寧市任城區高新區濟大東路131號
- 申請號CN201020270325.9
- 申請時間2010年07月21日
- 申請公布號CN201743701U
- 申請公布時間2011年02月16日
- 分類號A61B8/00(2006.01)I;
