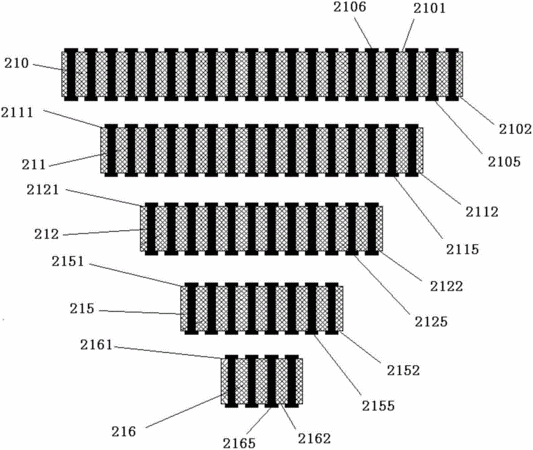

摘要：本發明實施例公開了一種超聲探頭的陣元連接元件，包括第一層主體和第二層主體，第二層主體結合到第一層主體上，并且第二層主體的面積小于第一層主體的面積，第一層主體露出于第二層主體之外的區域上設有至少一個貫穿第一層主體的第一層導電元件，第二層主體下表面設有至少一個貫穿第二層主體和第一層主體的第二層導電元件，第一層導電元件和第二層導電元件將信號傳輸線連接到陣元。本發明的實施例中，陣元連接元件為階梯狀，信號傳輸線通過該階梯狀的陣元連接元件與陣元組件連接，這樣，可以提供足夠空間用于信號傳輸線與陣元組件的相互聯接。
- 專利類型發明專利
- 申請人深圳邁瑞生物醫療電子股份有限公司;
- 發明人陳振宇;唐明;
- 地址518057 廣東省深圳市南山區高新技術產業園區科技南十二路邁瑞大廈1-4層
- 申請號CN201210555257.4
- 申請時間2012年12月20日
- 申請公布號CN103876775B
- 申請公布時間2016年02月03日
- 分類號A61B8/00(2006.01)I;
