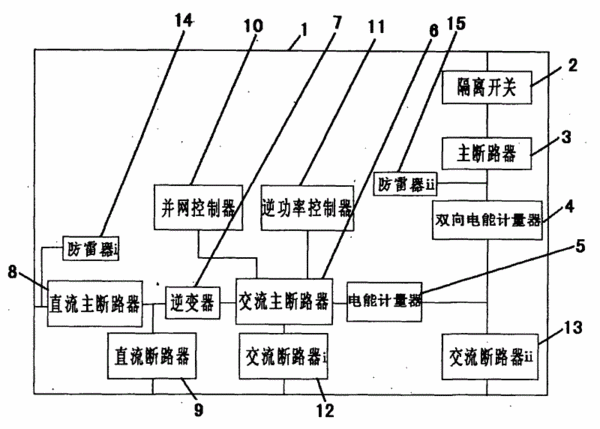

摘要：一種光伏配電柜，柜體內依次連有隔離開關、主斷路器、雙向電能計量器，電能計量器、交流主斷路器、逆變器、直流主斷路器和防雷器i，直流主斷路器與逆變器之間連有直流斷路器，交流主斷路器分別連有并網控制器、逆功率控制器和交流斷路器i，電能計量器與雙向電能計量器之間連有交流斷路器ii，主斷路器與雙向電能計量器之間連有防雷器ii。本實用新型的技術效果是：適用于各種容量的光伏組件，配電柜將逆變器、斷路器、防雷器、并網控制器、逆功率控制器等全部集成在一起；配電柜安裝時非常簡單方便，只需接入光伏組件的直流電源和公共電網的交流電源即可供負載使用。遠方可以通過通訊直接查看實時電量參數及斷路器狀態。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人熊劍;唐正根;
- 地址330000 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201020275185.4
- 申請時間2010年07月29日
- 申請公布號CN201741991U
- 申請公布時間2011年02月09日
- 分類號H02B1/04(2006.01)I;H02B13/00(2006.01)I;H02N6/00(2006.01)I;
