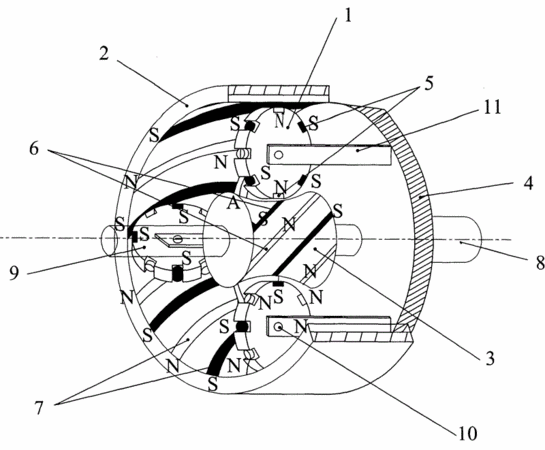

摘要：本實用新型涉及一種磁性超環面行星蝸桿動力傳動裝置。其磁性中心外環面蝸桿設置在磁性中心外環面蝸桿轉軸上，磁性中心外環面蝸桿上設有磁性中心外環面蝸桿磁極；行星磁極輪通過行星磁極輪自轉轉軸安裝在行星輪固定支架上，行星輪固定支架與行星架固定相連，行星架外側設有行星架轉軸；行星磁極輪上設有與磁性中心外環面蝸桿磁極對應的行星磁極輪磁極；行星磁極輪和磁性中心外環面蝸桿設置在磁性內環面定子內，磁性內環面定子內環面設有與行星磁極輪磁極對應的磁性內環面定子磁極。其傳動比大、噪音小、結構緊湊、效率高和承載能力大等優點，可以在很小的空間內傳遞大扭矩，特別適用于航空和航天等尖端技術領域。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人蔡毅;蔡文龍;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201020226594.5
- 申請時間2010年06月17日
- 申請公布號CN201731039U
- 申請公布時間2011年02月02日
- 分類號F16H49/00(2006.01)I;
