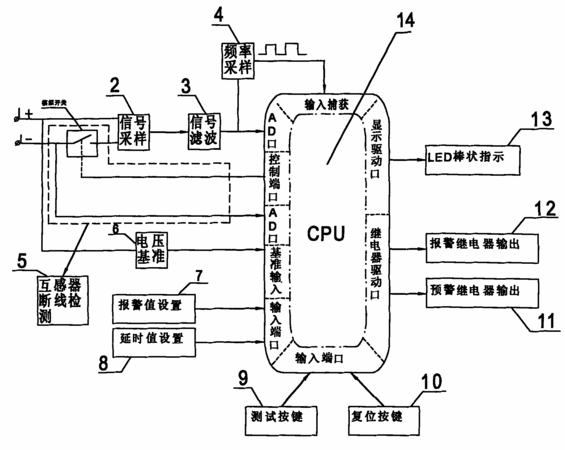

摘要：本實用新型涉及一種多用途剩余電流繼電器，用于低壓配電線路或電氣設備上對剩余電流進行監控。所述剩余電流繼電器包含有電源電路(1)、信號采樣電路(2)、信號濾波電路(3)、頻率采樣電路(4)、互感器斷線檢測電路(5)、電壓基準電路(6)、報警值設置電路(7)、延時值設置電路(8)、測試按鍵電路(9)、復位按鍵電路(10)、預警繼電器輸出電路(11)、報警繼電器輸出電路(12)、LED棒狀指示電路(13)和微處理器CPU(14)，本實用新型多用途剩余電流繼電器，可以簡化CPU外圍硬件電路結構、降低系統成本、提高系統可靠性、拓寬信號的測量范圍，既可測量剩余電流也可測量零序電流。
- 專利類型實用新型
- 申請人江蘇安科瑞電器制造有限公司;
- 發明人宗壽松;楊立海;朱海鵬;吳建明;湯建軍;
- 地址214405 江蘇省江陰市南閘鎮東盟路5號
- 申請號CN201020235328.9
- 申請時間2010年06月21日
- 申請公布號CN201726101U
- 申請公布時間2011年01月26日
- 分類號H02H3/26(2006.01)I;
