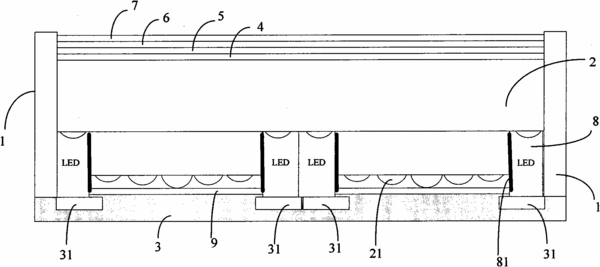

摘要：本實用新型涉及一種LED顯示裝置及電視機，該LED顯示裝置包括框體，在框體內設置有導光板，在導光板的下側設置有金屬背板，在金屬背板和導光板之間設置有至少一個LED燈，LED燈的散熱面與金屬背板相接觸。通過將LED燈嵌入金屬背板上可以進行良好的散熱，進一步地使用側發光LED燈，使LED燈的燈條在制作底側背光的時候，在底部不發光的暗帶做到最小，另外燈條嵌入金屬背板，可以很好的將熱量傳導到背板，比一般的測背光模組更加薄，散熱更加好，并可使得背光模組的厚度可以做到10mm-15mm，由于LED燈的燈條安裝在底部，導光板上看到的LED燈位置的暗帶僅僅為LED燈的厚度，暗帶的寬度大大降低，更好的提高了隱蔽性，為大尺寸液晶電視輕薄化提供技術上的可行性。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人姜洪波;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN200920261528.9
- 申請時間2009年12月15日
- 申請公布號CN201716944U
- 申請公布時間2011年01月19日
- 分類號G09F9/35(2006.01)I;H04N5/44(2006.01)I;
