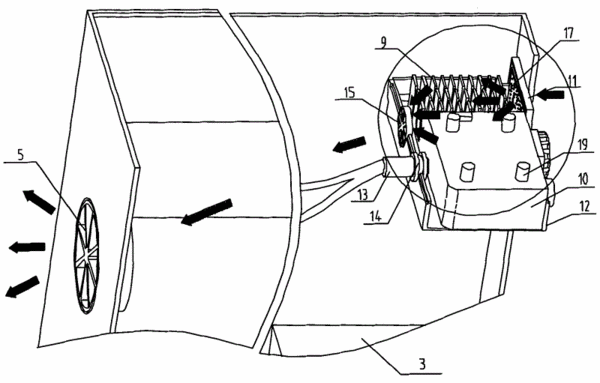

摘要：本實用新型涉及計算機領域，涉及一種微投影電腦的散熱結構，包括電腦機箱、投影組件和機箱風扇；電腦機箱設有進風口和出風口；投影組件包括投影殼體、散熱片、光機系統和連線，散熱片、光機系統和連線設置于投影殼體內；投影殼體上設有一個進風口、一個出風口和一個連線通孔，機箱的進風口與投影組件的進風口相銜接，機箱與投影組件的進風口的接合處設置有進風口密封條，投影殼體的出風口處設有投影儀風扇。通過在主機機箱與投影組件的進風口的接合處巧妙的設置進風口密封條，從而保證了外界從主機機箱的進風口進入的冷空氣全部流入了投影組件內，更有效的利用了外界進入機箱內的冷空氣。另外，在投影殼體的出風口處設置投影儀風扇，可以將投影組件產生的熱量帶走，有效的降低了投影組件中光機系統的溫度。
- 專利類型實用新型
- 申請人宏碁電腦(上海)有限公司;
- 發明人金香云;高續赟;
- 地址200001 上海市黃浦區西藏中路168號3樓
- 申請號CN201020192271.9
- 申請時間2010年05月17日
- 申請公布號CN201673443U
- 申請公布時間2010年12月15日
- 分類號G06F1/20(2006.01)I;
