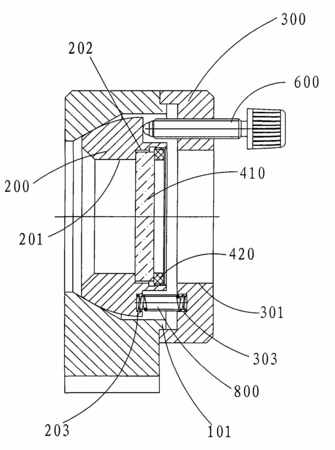

摘要：本實用新型適用于光學調整結構領域，提供了一種光學調整裝置，包括定心主體、球面體、蓋板、光學鏡片以及至少二調節件，所述定心主體和蓋板均為中空結構，所述球面體上開設有通孔，所述定心主體與蓋板固定連接并形成容置腔，所述球面體與光學鏡片之間固定連接并設于容置腔內，所述球面體含有與定心主體對應的配合結構，所述球面體外側包括一呈圓球狀的弧面，所述定心主體上開設有與所述球面體外側的弧面相匹配且呈錐面或球面的凹腔，所述調節件穿設于所述蓋板并與所述蓋板之間螺紋連接，所述調節件的一端抵頂于所述球面體的一端面。本實用新型提供的一種光學調整裝置，其抗振性能及調整的穩定性好，可保證光學鏡片不產生隨意的偏移。
- 專利類型實用新型
- 申請人深圳市斯爾頓科技有限公司;
- 發明人唐必亮;
- 地址518000 廣東省深圳市龍崗區坪地坪西商業街綜合樓A棟
- 申請號CN201020125809.4
- 申請時間2010年03月08日
- 申請公布號CN201637915U
- 申請公布時間2010年11月17日
- 分類號G02B7/00(2006.01)I;
