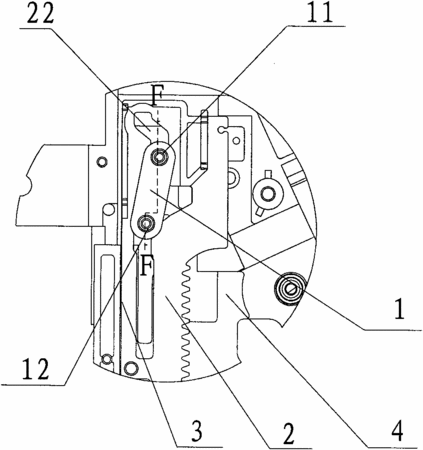

摘要：本實用新型公開一種光盤播放機加載裝置的滑動臂回位機構，包括齒條連桿(1)，設有同向的前滑動柱(11)、后滑動柱(12)；加載齒條(2)開設齒條滑動槽(21)，滑動臂(3)開設前連接槽(31)、后連接槽(32)，主機架(4)開設主機架前滑動槽(41)、主機架后滑動槽(42)；齒條滑動槽(21)兩端在同側開設齒條前限位槽(22)、齒條后限位槽(23)，主機架前滑動槽(41)和主機架后滑動槽(42)結合部一側開設主機架限位槽(43)。碟片進倉到位時前滑動柱(11)滑入齒條前限位槽(22)和主機架限位槽(43)，實現滑動臂(3)進倉到位自鎖；碟片出倉到位時后滑動柱(12)滑入齒條后限位槽(23)和主機架限位槽(43)，實現滑動臂(3)出倉到位自鎖。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人盧盤;曾榮生;李德明;賴余霞;
- 地址516006 廣東省惠州市仲愷高新技術開發區松山工業園6號小區
- 申請號CN201020121142.0
- 申請時間2010年02月11日
- 申請公布號CN201622846U
- 申請公布時間2010年11月03日
- 分類號G11B17/053(2006.01)I;
