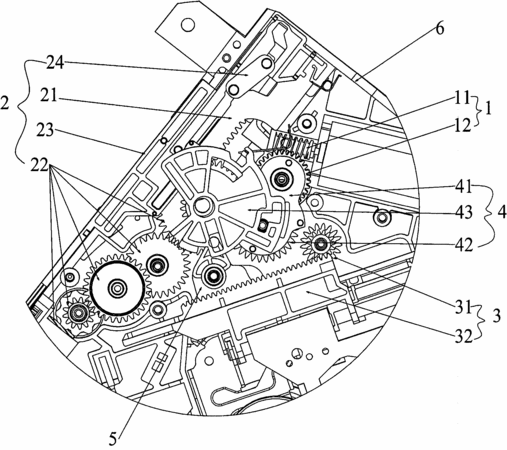

摘要：本實用新型公開一種光盤播放機單電機加載讀碟切換裝置，包括以電機驅動的傳動機構、光盤加載機構、讀碟機構，還包括切換機構，所述切換機構包括切換齒輪、切換連桿、滑動臂連桿，所述切換連桿分別與所述傳動機構及切換齒輪連接，所述切換連桿上設有切換滑動件，所述滑動臂連桿上設有切換滑動槽，所述切換滑動槽包括相互連通的內切換滑動槽及外切換滑動槽，在光盤加載到位前，所述切換滑動件處于所述內切換滑動槽，所述切換齒輪與所述光盤加載機構連接，在光盤加載到位后，所述切換滑動件處于所述外切換滑動槽，所述切換齒輪與所述讀碟機構連接。本實用新型結構簡單，穩定性高，節約成本。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人盧盤;曾榮生;李德明;賴余霞;
- 地址516006 廣東省惠州市仲愷高新技術開發區松山工業園6號小區
- 申請號CN201020121189.7
- 申請時間2010年02月11日
- 申請公布號CN201622842U
- 申請公布時間2010年11月03日
- 分類號G11B17/022(2006.01)I;G11B19/275(2006.01)I;
