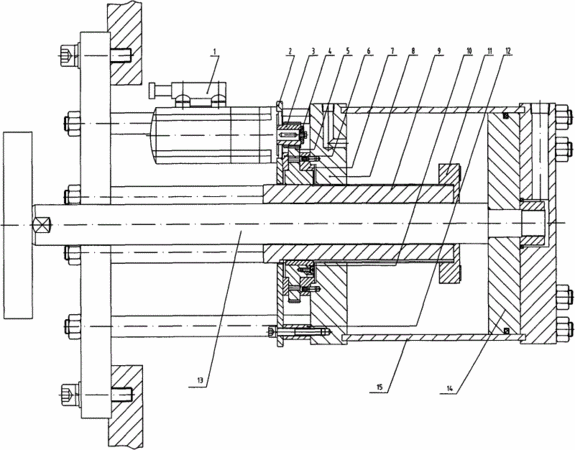

摘要:本實用新型涉及一種壓力機行程可調式氣墊裝置,屬于壓力機技術領域,本實用新型是對現有壓力機兩個氣墊的頂桿與同一氣墊頂板連接和經同一驅動機構驅動結構的改進,在每一氣墊上設置驅動調節裝置,驅動調節裝置安裝在壓力機臺板下方,由伺服電機、傳動機構和行程調節機構構成,伺服電機旋轉后,使傳動機構中的大齒輪帶動行程調節機構中螺紋套與頂桿作旋轉運動,從而實現行程調節,本實用新型隨滑塊上下往復運動,是擴大壓力機工藝范圍的專用部件,本實用新型結構簡單合理,有利于擴大壓力機的工藝范圍,尤其對較多工位的沖壓工序具有很強的實用性和明顯的經濟效益。
- 專利類型實用新型
- 申請人江蘇揚力集團有限公司;
- 發明人張慶明;徐躍鑾;仇箭超;姚萍;
- 地址225127 江蘇省揚州市開發區揚子江中路99號
- 申請號CN201020115338.9
- 申請時間2010年02月09日
- 申請公布號CN201613664U
- 申請公布時間2010年10月27日
- 分類號B30B15/32(2006.01)I;B21D28/02(2006.01)I;B21D24/00(2006.01)I;B21D45/00(2006.01)I;
