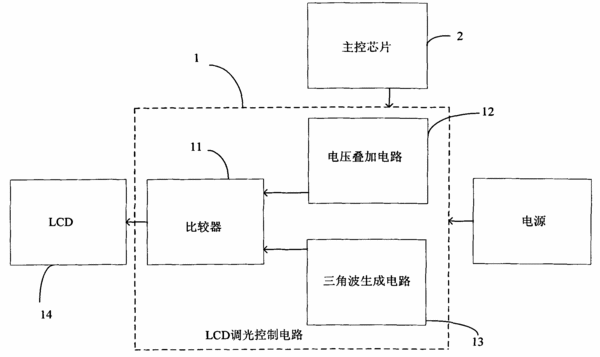

摘要：本實用新型涉及一種LCD調光控制電路及調光電視機，該LCD調光控制電路，其連接在LCD顯示裝置和主控芯片之間，所述LCD調光控制電路包括：與LCD顯示裝置電連接的比較器電路，及分別與所述比較器電連接的電壓疊加電路和三角波生成電路。通過在LCD顯示裝置和主控芯片之間設置LCD調光控制電路，該LCD調光控制電路可將電壓疊加電路產生的疊加電壓與三角波生成電路產生的三角波進行比較，以實現按需求調整調光的幅度，同時兼容PWM調光。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人鐘偉金;喬景明;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN200920261410.6
- 申請時間2009年12月11日
- 申請公布號CN201601761U
- 申請公布時間2010年10月06日
- 分類號H04N5/57(2006.01)I;G09G3/36(2006.01)I;H04N5/44(2006.01)I;
