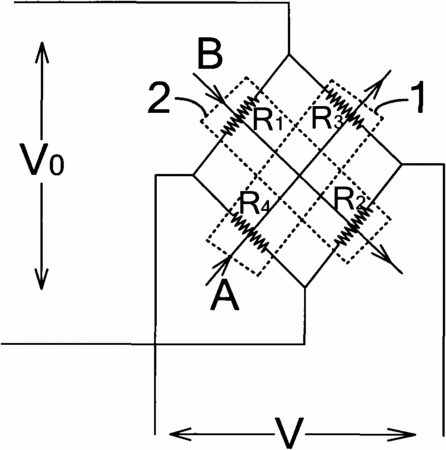

摘要:本實用新型提供一種氮氣濃度檢測器。該檢測器包括:參比池、測量池和四個熱敏電阻;四個熱敏電阻連接形成電橋電路,形成的電橋電路中兩個相對設置的熱敏電阻設置在參比池內,電橋電路中另外兩個相對設置的熱敏電阻設置在測量池內,電橋電路的兩個電極作為輸入測量電壓的輸入電極,另外兩個電極作為輸出電信號的輸出電極。該檢測器在檢測氮氣濃度時,使作為基準參比的氮氣濃度為零的基準載氣通過參比池,使被檢測的載氣與氮氣的混合氣體通過測量池,根據輸出電信號值的變化,即可確定被檢測混合氣體中的氮氣濃度。該檢測器具有結構簡單、使用方便,檢測準確的特點。
- 專利類型實用新型
- 申請人貝士德儀器科技(北京)有限公司;
- 發明人柳劍峰;
- 地址100193 北京市海淀區上地東北旺中路東馨園小區9號4單元602
- 申請號CN200920110455.3
- 申請時間2009年07月28日
- 申請公布號CN201600347U
- 申請公布時間2010年10月06日
- 分類號G01N27/18(2006.01)I;G01K7/24(2006.01)I;
