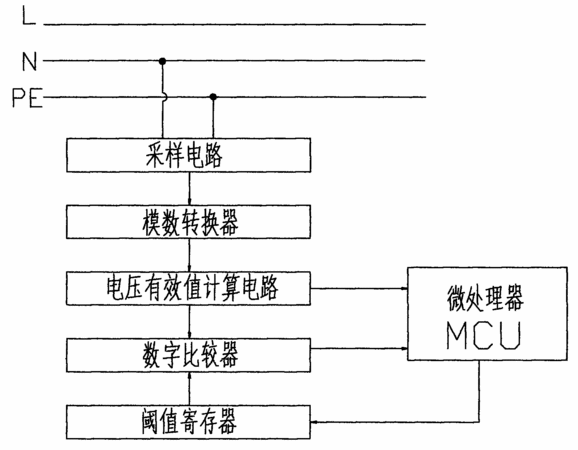

摘要：本實用新型涉及一種電源反接及地線帶電的檢測裝置。其特征在于它包括采樣電路，微處理器以及顯示裝置，所述的采樣電路包括零線采樣端和地線采樣端，采樣電路的信號輸出端與一個模數轉換器相連，模數轉換器的信號輸出端與一個電壓有效值計算電路相連，電壓有效值計算電路分別與所述的微處理器和一個數字比較器相連，數字比較器分別與所述的微處理器和一個閾值寄存器相連，閾值寄存器與所述的微處理器相連，所述的顯示裝置與所述的微處理器相連。本實用新型實現了一種能夠直觀、準確的顯示電壓大小的電源反接及地線帶電的檢測裝置。
- 專利類型實用新型
- 申請人杭州晶華微電子有限公司;
- 發明人呂漢泉;
- 地址310052 浙江省杭州市濱江區濱康路790號二層
- 申請號CN200920273838.2
- 申請時間2009年11月28日
- 申請公布號CN201555922U
- 申請公布時間2010年08月18日
- 分類號G01R31/02(2006.01)I;G01R19/155(2006.01)I;G01R19/25(2006.01)I;G01R15/06(2006.01)I;
