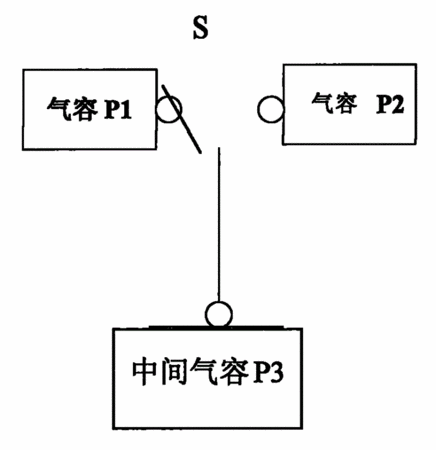

摘要：一種調節氣壓的裝置，包括需要保持恒壓狀態的氣容(P1)，其特征在于：所述的氣容(P1)與一個三通電磁閥(S)的一端連接，該三通電磁閥(S)的另外兩端分別與氣容(P2)和中間氣容(P3)連接，該三通電磁閥(S)與一電脈沖信號源連接，并在該電脈沖信號源的驅動下使中間氣容(P3)在氣容(P1)與氣容(P2)之間交替導通。本實用新型的優點是：由于中間氣容的容量有限，電磁閥在每次導通能夠降低氣壓的幅度大大減小，在電磁閥控制電脈沖為相同占空比的情況下，該改進的方法比現有技術所調節的氣壓變化幅度更微小，可降低幾十倍，從而實現高精度的氣壓控制。采用的裝置結構簡單，容易實施，效果非常明顯。
- 專利類型實用新型
- 申請人華信儀表(北京)有限公司;
- 發明人孫天元;
- 地址100085 北京市海淀區學清路11號東升砂布廠八號樓4層
- 申請號CN200920277438.9
- 申請時間2009年11月26日
- 申請公布號CN201548858U
- 申請公布時間2010年08月11日
- 分類號G05D16/20(2006.01)I;
