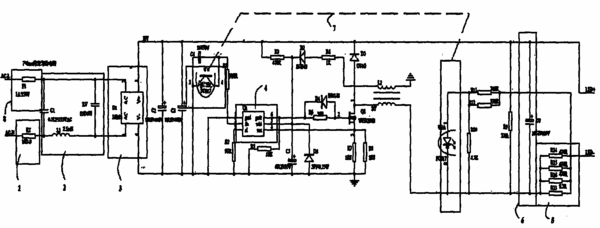

摘要：本實用新型公開了一種適用于照明的LED節能日光燈。在透明的1/2PC管和1/2鋁管組成的日光燈管內設有兩塊電路板。在一塊電路板上設有由多顆LED構成的長條狀顯示陣列，長條狀顯示陣列中的數顆LED連接后與限流電阻連接；另一電路板與民用電源連接。交流電AC-N經軟啟動電阻、EMI濾波電路、整流電路、保險絲回到AC-L，形成回路，完成交流電的(EMI)濾波，整流，輸出直流電；開關調整模塊的輸入端接收整流電路輸出的直流電，輸出電流值受采樣電阻影響的恒定直流電，供LED負載使用。解決了LED日光燈用電源存在的發熱嚴重的問題。LED燈串有限流電阻，有效保證了LED日光燈的使用壽命，并消除了安全隱患。
- 專利類型實用新型
- 申請人江西聯創博雅照明股份有限公司;北京聯創博雅照明科技有限公司;中國建筑科學研究院;
- 發明人王先義;
- 地址330096 江西省南昌市高新開發區京東大道168號
- 申請號CN200920167804.5
- 申請時間2009年07月29日
- 申請公布號CN201517702U
- 申請公布時間2010年06月30日
- 分類號F21S2/00(2006.01)I;F21V15/02(2006.01)I;F21V23/00(2006.01)I;H05B37/00(2006.01)I;H02M1/12(2006.01)I;H02M7/04(2006.01)I;F21Y101/02(2006.01)N;
