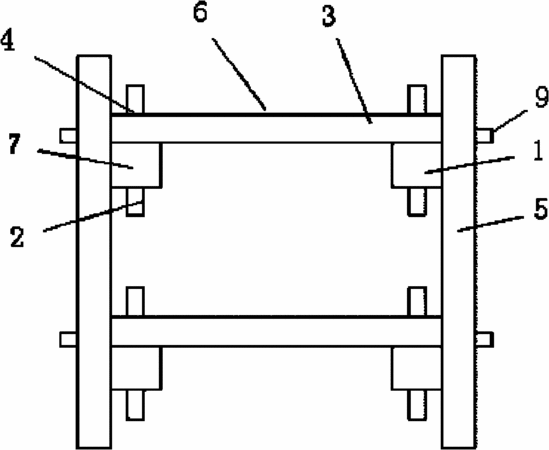

摘要：本實用新型公開了一種無托盤貨架，由四根支撐立柱(5)和多個單元框架(6)組合而成，所述的單元框架(6)由兩根主梁(1、7)、兩根子梁(3、8)和多根第一插銷(2)組成，在所述的兩根主梁(1、7)和兩根子梁(3、8)上設有若干插銷孔(4)，所述的兩根主梁(1、7)水平平行設置，所述的兩根子梁(3、8)垂直設置在所述的兩根主梁(1、7)上且通過插銷(2)與所述的主梁(1、7)連接，在所述的四根支撐立柱(5)上設有多個插銷孔(4)，所述的每個單元框架(6)的兩根主梁(1、7)通過第二插銷(9)連接在所述的四根支撐立柱(5)上。由單元框架和支撐柱組合成的柔性貨架，可以調節該貨架的高度和寬度適應所裝載的物品尺寸。本實用新型能為大型不規則物品提供一種更穩定可靠的存儲和長途運輸方式。
- 專利類型實用新型
- 申請人湖南大學;
- 發明人賴明勇;彭汝佳;肖偉;殷斯霞;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN200920311896.X
- 申請時間2009年09月29日
- 申請公布號CN201506527U
- 申請公布時間2010年06月16日
- 分類號B65D61/00(2006.01)I;B65G1/02(2006.01)I;
