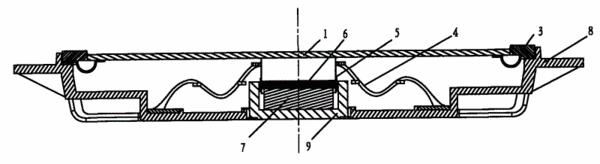

摘要：一種超薄揚聲器。其音圈分別與彈性支架和薄板連接，彈性支架是由波浪形的支架條、支撐環和底座構成，彈性支架的底座與盆架連接，支撐環的內側與音圈的外側連接；支撐環的中心、音圈的線圈位置的中心、導磁板的中心和磁鐵的中心處在同一垂直軸線上。彈性支架起到了支撐和提供彈性的作用，以代替傳統結構的揚聲器支片，能使揚聲器的有效高度小于30毫米，并且可以做大揚聲器的長寬比，使揚聲器更窄。一種使用如上所述揚聲器的電子產品。將如上所述的揚聲器裝入到本實用新型的電子產品的外殼中，構成揚聲器系統，本實用新型的電子產品至少包括：如上所述的揚聲器、被輸入的揚聲器的電信號的放大電路。
- 專利類型實用新型
- 申請人國光電器股份有限公司;廣州市國光電子科技有限公司;國光電器(梧州)有限公司;
- 發明人謝守華;
- 地址510800廣東省廣州市花都區新華街鏡湖大道8號
- 申請號CN200920053704.X
- 申請時間2009年03月31日
- 申請公布號CN201422159Y
- 申請公布時間2010年03月10日
- 分類號H04R9/04(2006.01)I;H04R9/06(2006.01)I;
