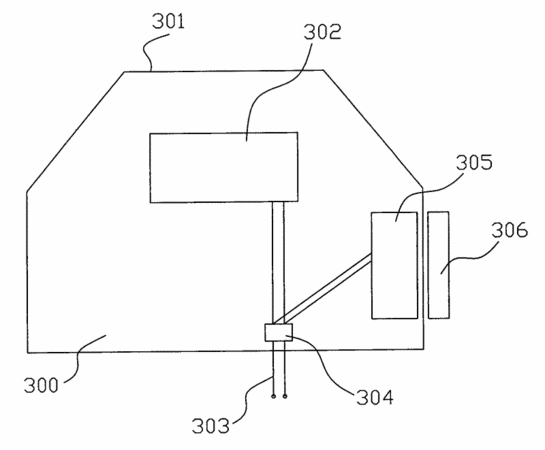

摘要:本實用新型公開了一種非接觸式取電的遙控器及其帶有供電裝置的電視機,位于遙控器的內部,設置有非接觸式的取電電路,取電電路的輸出端連接充電電池的充電電路,在取電電路的輸入端設置有次級線圈,用于感應遙控器外部的變化磁場,并轉化為電流傳輸給充電電池;而位于電視機本體的內部,設置有非接觸式的供電電路,供電電路的輸入端連接電視機的電源線插座,在供電電路的輸出端設置有初級線圈,用于將電源線插座引入的電流轉換并輸出變化的磁場。由于采用了非接觸式的取電手段,充分利用了電磁相互轉換的原理,在電視機外殼上設置了一個具有供電功能的承載裝置,既方便了放置和取用遙控器,也免去了更換遙控器電池或者給電池充電的麻煩。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人姜洪波;
- 地址518053廣東省深圳市華僑城
- 申請號CN200820235994.5
- 申請時間2008年12月26日
- 申請公布號CN201402999Y
- 申請公布時間2010年02月10日
- 分類號H02J17/00(2006.01)I;H04N5/44(2006.01)I;
