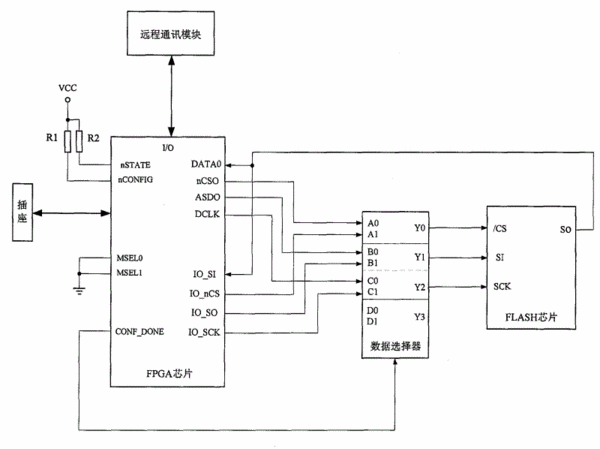

摘要：本實用新型公開了一種FPGA在線配置電路，要解決的技術問題是讓FPGA通過FPGA本身，完成對程序的遠程升級。本實用新型FPGA在線配置電路中的FPGA芯片連接有數據選擇器，數據選擇器在上電和上電后將不同的控制信號輸出至FLASH芯片，FPGA芯片還分別與遠程通訊模塊和插座相連。本實用新型與現有技術相比，在無需額外添加微處理器的情況下，既可通過主動方式完成FPGA上電時的配置，又可通過FPGA本身完成對程序的遠程升級，還可在FLASH芯片中存儲用戶數據，增加了應用的靈活性，降低了設計成本，實用新型同時提出了一種程序冗余備份辦法，提高了遠程升級的可靠性和系統的穩定性。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人魏洵佳;
- 地址518053廣東省深圳市南山區華僑城
- 申請號CN200820214384.7
- 申請時間2008年12月12日
- 申請公布號CN201374062Y
- 申請公布時間2009年12月30日
- 分類號G06F15/78(2006.01)I;
