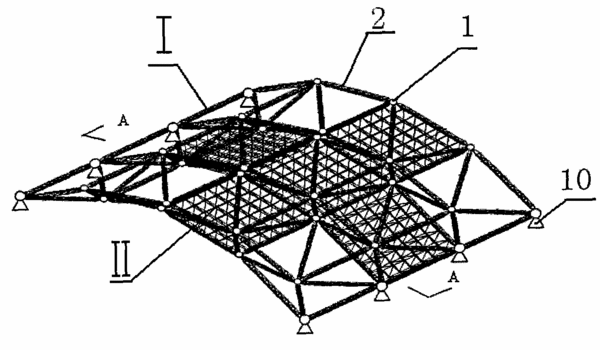

摘要：本實用新型公開了一種超大跨度的圓柱面組合桿系巨型網格結構。包括主體結構和布置于主體結構中的子結構兩級，其特征在于，所述主體結構是一種由格構式構件組成的大網格結構，其網格尺寸為10～30m，所述子結構為普通雙層平板網架，子結構以四角點支承的方式內嵌于大網格中，形成一種大網格套小網格的結構形式。本實用新型能有效地克服壓桿失穩的問題，可大幅度提高結構的整體剛度與穩定性、避免壓桿失穩，節省了用鋼量，降低了工程造價；另外，組合桿件與平板網架子結構均可在工廠制作加工而成為數量很少的基本部件，然后運至現場組裝而成整體結構，將大大減少現場安裝工作量、縮短施工工期?？蛇m用于200m以上的超大跨度空間網殼屋蓋結構。
- 專利類型實用新型
- 申請人湖南大學;
- 發明人賀擁軍;周緒紅;
- 地址410082湖南省長沙市岳麓山湖南大學土木工程學院
- 申請號CN200920062927.2
- 申請時間2009年01月15日
- 申請公布號CN201358513Y
- 申請公布時間2009年12月09日
- 分類號E04B1/342(2006.01)I;E04B1/32(2006.01)I;E04C3/11(2006.01)I;E04B1/36(2006.01)I;
