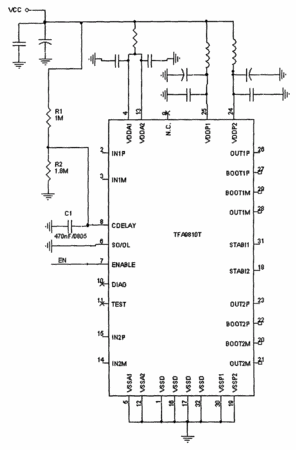

摘要:本實用新型公開了一種數字功放啟動控制電路,包括:音頻功率放大電路、電容(C1),第一電阻(R1)、第二電阻(R2);所述電容(C1)的一端與音頻功率放大電路的啟動延時腳相連,另一端接地;所述第一電阻(R1)的一端接電源輸入端(VCC),另一端通過所述第二電阻(R2)接地;所述第一電阻(R1)與第二電阻(R2)的中點與所述音頻功率放大電路的啟動延時腳相連。本實用新型通過增加電阻,給電容提供了一個比較高的充電電流,克服了芯片在低溫狀態下無法正常工作的缺陷,大大提高了產品的可靠性,電路簡單,成本低廉,易于實現。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人王德喜;鄒楠;裴曉明;
- 地址518053廣東省深圳市南山區華僑城深南大道9008號
- 申請號CN200820213324.3
- 申請時間2008年11月07日
- 申請公布號CN201315564Y
- 申請公布時間2009年09月23日
- 分類號H03F1/00(2006.01)I;H03F1/30(2006.01)I;H03F3/20(2006.01)I;
