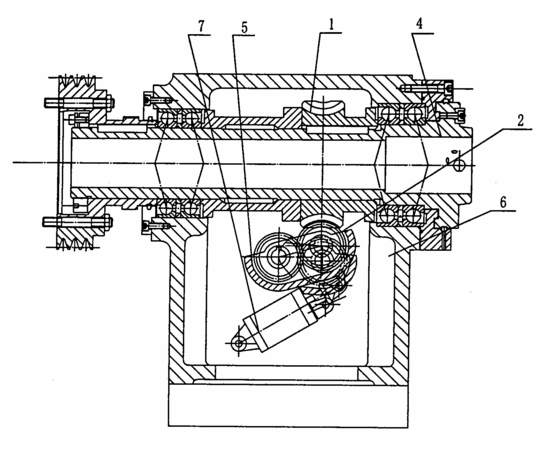

摘要：一種數控車床主軸分度裝置，它主要由分度蝸輪(1)、蝸桿(2)和伺服電機(3)組成，其特征是所述的分度蝸輪(1)安裝在主軸(4)上，由伺服電機(3)直接或間接驅動的蝸桿(2)安裝在托架(5)上，托架(5)的一端鉸裝在主軸箱體(6)上，托架(5)的懸臂端與氣缸(7)的活塞桿相連，氣缸(7)也安裝在主軸箱體(6)上。本實用新型具有結構簡單，成本低的優點。
- 專利類型實用新型
- 申請人南京日上自動化設備有限責任公司;
- 發明人楊建平;盛志沖;吳樂平;
- 地址211151江蘇省南京市江寧區橫溪工業園區
- 申請號CN200820040317.8
- 申請時間2008年07月21日
- 申請公布號CN201224051Y
- 申請公布時間2009年04月22日
- 分類號B23Q16/02(2006.01)I;
