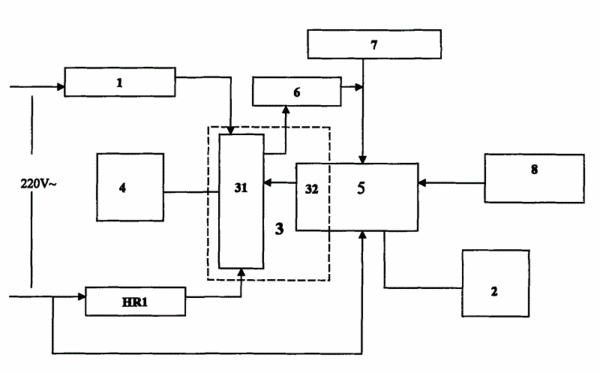

摘要：本實用新型提供一種電子電飯煲的鍋膽溫度控制系統，它取消了傳統式機械電飯煲的杠桿、微動開關及磁鋼式限溫器中的磁性材料，并分別用繼電器、控溫器代替，包括主發熱板HR1和位于主發熱板HR1上的鍋膽；還包括溫度限制器1和繼電器3，溫度限制器1包括感溫殼及在所述感溫殼內表面安裝的自復式控溫器，溫度限制器1殼體卡裝在主發熱板HR1中部通孔內并可以被抵壓在鍋膽的下底面，溫度限制器1與繼電器3的觸點開關31及主發熱板HR1串聯連接；繼電器的線圈32通過加熱控制開關電路7啟動后，由繼電器線圈控制電路5和自鎖電路6自鎖控制并與溫度限制器1串聯連接。
- 專利類型實用新型
- 申請人廣東伊立浦電器股份有限公司;
- 發明人簡偉文;
- 地址528234廣東省佛山市南海區松崗松夏工業園工業大道西
- 申請號CN200820043778.0
- 申請時間2008年02月02日
- 申請公布號CN201171595Y
- 申請公布時間2008年12月31日
- 分類號A47J27/08(2006.01);
