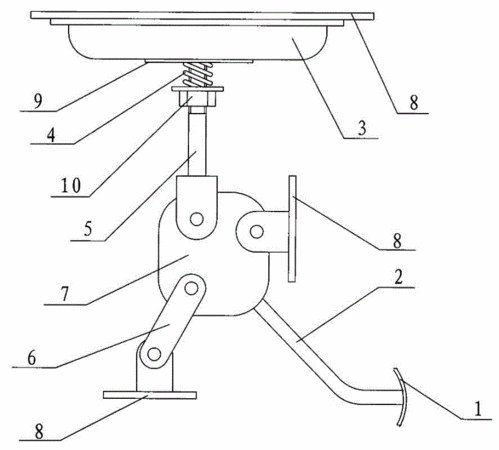

摘要：本實用新型公開了一種可實現真車離合器的分離、結合及半聯動效果的汽車駕駛模擬器的腳踏傳動結構，其包括腳踏、連桿，膜片彈簧離合器、自由行程彈簧、頂桿和活動連桿，腳踏固定在連桿的一端，連桿的另一端設有固定塊，固定塊與連桿的端部焊接為一體、與支架活動連接；膜片彈簧離合器通過其壓盤與支架固定連接，彈簧固定座焊接在離合器的膜片彈簧中心位置上；頂桿的一端焊接在彈簧固定座的中心位置，其另一端與固定塊活動連接；彈簧定位座設在頂桿上，自由行程彈簧設在彈簧固定座和彈簧定位座之間的頂桿上；活動連桿的一端與支架活動連接，其另一端與固定塊活動連接，且兩端點連接線向右傾斜。本實用新型加工簡單，提高了汽車駕駛模擬器的逼真度。
- 專利類型實用新型
- 申請人上海紅外汽車模擬駕駛設備有限公司;
- 發明人余幼侖;
- 地址201506上海市金山區天工路88號
- 申請號CN200820055113.1
- 申請時間2008年01月25日
- 申請公布號CN201163453Y
- 申請公布時間2008年12月10日
- 分類號G09B9/04(2006.01);
