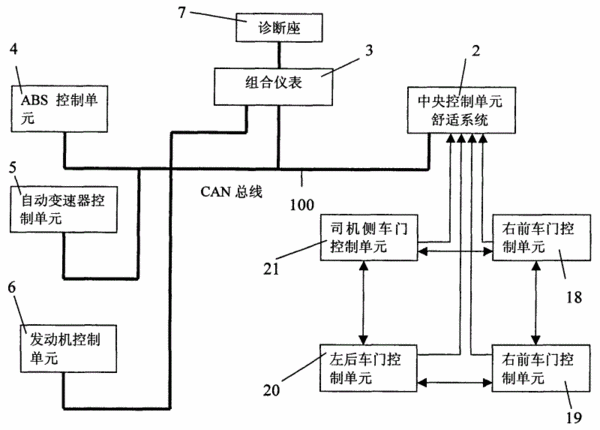

摘要：本實用新型涉及一種汽車CAN網絡系統教學裝置，包括操作面板和由控制器局域網絡CAN總線連接的動力控制系統、舒適性系統、故障診斷系統和組合儀表，動力控制系統包括發動機控制單元、自動變速器控制單元和ABS控制單元，舒適性系統包括右前門鎖控制單元、右后門鎖控制單元、左后門鎖控制單元、司機側門鎖控制單元和中央控制單元，故障診斷系統包括診斷座，各系統的操作鈕、狀態指示燈和組合儀表設置在操作面板上，CAN總線由點火開關控制接通和關斷。本實用新型通過CAN總線在汽車整車教學系統中建立了一個局域網控制系統，達到整車信息資源共享，減少操作面板上大量的線束連接，操作面板可以再現汽車各系統和部件的具體位置，方便教學和學員直觀學習。
- 專利類型實用新型
- 申請人深圳市風向標科技有限公司;
- 發明人王玉彪;陽紅;潘偉榮;郭仲倫;
- 地址518000廣東省深圳市福田區上梅林凱豐綜合樓南座720室
- 申請號CN200720171171.6
- 申請時間2007年12月03日
- 申請公布號CN201122361Y
- 申請公布時間2008年09月24日
- 分類號G09B9/04(2006.01);G09B25/02(2006.01);
