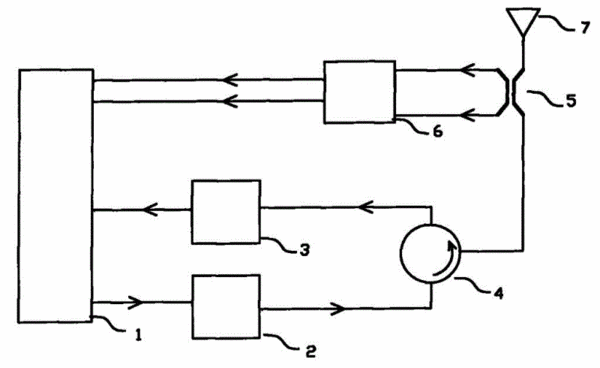

摘要:本實用新型公開了一種具有系統功率自檢和自我保護功能的RFID讀寫器,包括控制單元和射頻發射通道、射頻接收通道、天線端口和一個環行器,在環行器和天線端口之間嵌入定向耦合器,定向耦合器拾取天線端口的功率信號,在定向耦合器和控制單元之間設置有射頻對數檢測器,該射頻對數檢測器將定向耦合器功率信號轉換為電壓信號然后傳遞至所述的控制單元;所述的控制單元內設有系統功率自檢和自我保護程序,實現入射功率功率和反射功率的測試,和駐波比檢查,本實用新型提高了讀寫器的工作穩定性和可靠性。
- 專利類型實用新型
- 申請人重慶微標科技有限公司;
- 發明人蘇海林;葉榮安;
- 地址400039重慶市九龍坡區科創路65-2-5-6
- 申請號CN200820097845.7
- 申請時間2008年03月20日
- 申請公布號CN201163410Y
- 申請公布時間2008年12月10日
- 分類號G06K17/00(2006.01);H01P1/38(2006.01);H01P5/18(2006.01);
