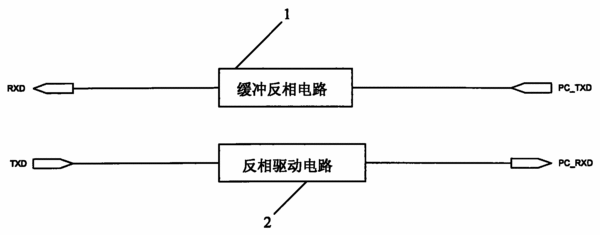

摘要：本實用新型涉及一種RS232/TTL電平轉換電路，包括用于對輸入的信號進行鉗位、整形以滿足電路輸入電壓的要求，并使得輸出TTL/CMOS電平，同時使輸出電壓與輸入電壓反相的緩沖反相電路、和用于將輸入的TTL/CMOS電平進行反相，并提供輸出驅動能力以滿足RS232的輸入電平要求的反相驅動電路；緩沖反相電路連接在計算機的TX端和終端設備的RX之間；反相驅動電路連接在計算機的RX端和終端設備的TX之間。實施本實用新型的RS232/TTL電平轉換電路以簡單、低成本的方式實現RS232/TTL電平轉換，其可以實現短距離(如8M以內)的計算機和終端設備的通訊(如軟件升級，運行監控，DEBUG)。采用已有技術的RS232電路供電復雜，在TV升級過程應用時易損壞；而采用本技術的升級系統小巧耐用，成本低廉。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人何廣舉;
- 地址518053廣東省深圳市南山區華僑城康佳集團
- 申請號CN200720172627.0
- 申請時間2007年10月23日
- 申請公布號CN201111030Y
- 申請公布時間2008年09月03日
- 分類號G06F13/40(2006.01);
