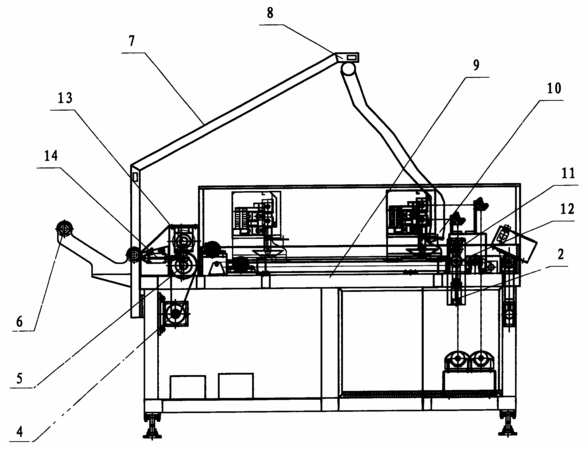

摘要:本實用新型公開了一種砂紙切割機,其主要特征在于操作平臺的前后兩端部安裝有砂紙壓緊裝置,并且在其后端部安裝有砂紙支撐架(6),所述壓緊裝置具有上下壓緊輥,所述后端部的下壓緊輥(5)與設置在機座內的送料電機(4)傳動連接,所述機座上設置氣缸(2,14),所述氣缸的活塞桿與壓緊裝置的上壓緊輥(11,13)連接,所述激光發生器(2)設置在機座(1)內部。本實用新型使激光發生器、送料裝置及切割裝置一體化,減少了整機的占地空間,同時也縮短了光路的距離,而壓緊裝置的壓緊輥上設有氣缸,增強了自動化程度,減少了工人的操作難度,使砂紙在切割時送料平穩,切割面平整,保證了切割質量。
- 專利類型實用新型
- 申請人瑞安市博業激光應用技術有限公司;
- 發明人吳旭浩;
- 地址325200浙江省瑞安市濱江大道848-852號
- 申請號CN200720108610.9
- 申請時間2007年04月26日
- 申請公布號CN201040338Y
- 申請公布時間2008年03月26日
- 分類號B23K26/42(2006.01);B23K26/08(2006.01);B23K26/14(2006.01);B23K26/16(2006.01);
