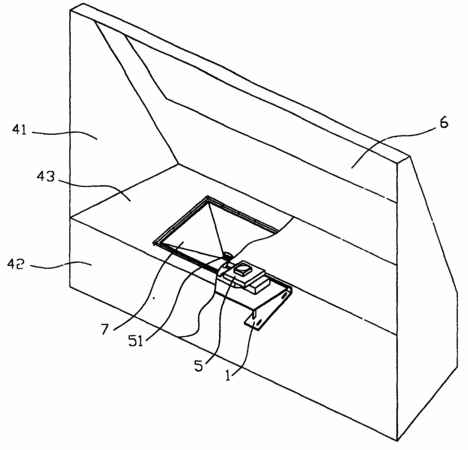

摘要：本實用新型涉及一種MD高清數字電視，由機殼、系統電路板、光學投影系統、顯示屏組成，光學投影系統包括安裝在機殼下部空腔支座上的光學引擎、安裝在上部空腔的反射鏡，支座包括底板和傾斜支撐面板，上部空腔和下部空腔間有一隔板；支座還包括兩端具有側板的直立連接板，兩側板之間連接一軸，直立連接板可上下位移地與底板的一端連接；底板的另一端固定有兩個支桿；支撐面板的低側端樞接在軸上，高側端可繞軸角位移地與支桿連接。隔板上有一便于光學引擎安裝維護時通過的孔洞，孔洞的周邊和光學引擎鏡頭的頸部之間密封連接有防塵罩。通過調整支座可調整光學引擎鏡頭的位置和投影角度，防塵罩的設置可對光學引擎鏡頭、反射鏡及顯示屏內表面有效防塵。
- 專利類型實用新型
- 申請人南陽金光數字顯示有限公司;
- 發明人朱強;杜輝;胡述濤;高艷明;
- 地址473000河南省南陽市信臣中路366號
- 申請號CN200720090007.2
- 申請時間2007年04月13日
- 申請公布號CN201039359Y
- 申請公布時間2008年03月19日
- 分類號H04N7/015(2006.01);H04N11/24(2006.01);H04N5/64(2006.01);
