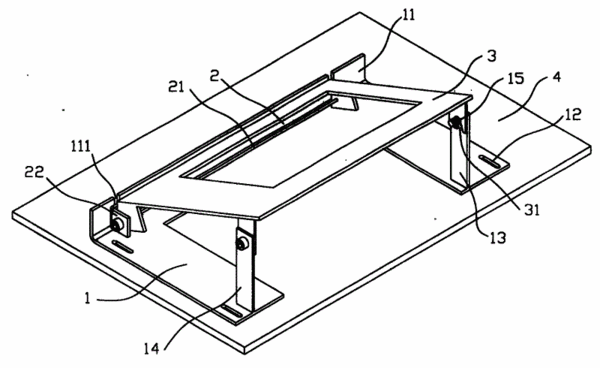

摘要：本實用新型涉及一種MD高清數字電視的光學引擎支座。包括底板和傾斜的支撐面板，底板與背投電視機的機殼底板用螺栓連接，還包括一個兩端具有側板的直立連接板，直立連接板的兩端側板之間連接一軸，該直立連接板可上下位移地與底板的一端連接；底板的另一端固定有兩個支桿；支撐面板的低側端樞接在軸上，高側端可繞軸角位移地與支桿連接。底板上與機殼底板螺栓連接的孔是沿前后方向的長條形孔。本實用新型通過支撐面板高端側可相對低端側角位移，可方便調節安裝在支座上的光學引擎的鏡頭的投影角度，直立連接板的高度位置可調，能實現支座高度位置的調整，底板上條形孔的設置能實現底座在機殼底板上前后位置的調整，從而方便對光學引擎鏡頭位置進行調整。
- 專利類型實用新型
- 申請人南陽金光數字顯示有限公司;
- 發明人朱強;杜輝;胡述濤;高艷明;
- 地址473000河南省南陽市信臣中路366號
- 申請號CN200720090005.3
- 申請時間2007年04月13日
- 申請公布號CN201039358Y
- 申請公布時間2008年03月19日
- 分類號H04N7/015(2006.01);H04N11/24(2006.01);H04N5/64(2006.01);
