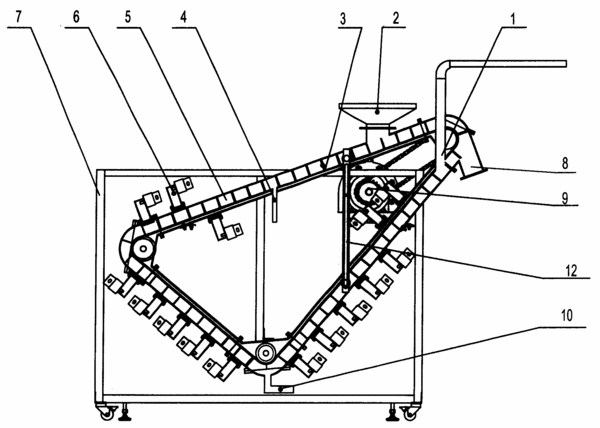

摘要:本實用新型涉及制藥、食品、化工等領域中的一種微波萃取裝置,具體涉及一種環型微波提取設備。一種環型逆流微波提取設備,包括機架(7),萃取筒(5),傳輸裝置(3),微波加熱系統(6),其主要特點是萃取筒(5)為首尾相接的環形管,萃取筒(5)的外部設有微波加熱系統(6),在萃取筒(5)內設有傳輸裝置(3),在傳輸裝置(3)上設有輸送隔板(32)。本實用新型結構新穎、緊湊、占地面積小,其占地面積僅為原設備的二分之一到三分之一。提取充分,是微波能技術應用在植物提取技術方面的獨創方法,對提高提取質量和效率都具有廣泛的實用價值,適合制藥、化工或食品等行業工業化提取生產的需要,也適合作為科研院校及部門的提取研究設備。
- 專利類型實用新型
- 申請人天水華圓制藥設備科技有限責任公司;
- 發明人李晟;丁楚良;劉天佑;
- 地址741000甘肅省天水市秦城區棗園路8號
- 申請號CN200620136108.4
- 申請時間2006年11月02日
- 申請公布號CN200984472Y
- 申請公布時間2007年12月05日
- 分類號B01D11/02(2006.01);B01J19/12(2006.01);
